碳化硅陶瓷（SiC陶瓷）是一种以碳化硅（SiC）为主要成分的高性能无机非金属材料，具有优异的力学、热学、化学和电学性能，在航空航天、能源、电子、机械制造等领域展现出广阔的应用前景。以下从材料特性、制备工艺、应用领域及发展趋势四个方面进行详细分析：
一、材料特性
高硬度与耐磨性
碳化硅陶瓷的莫氏硬度可达9.5，仅次于金刚石和立方氮化硼，具有优异的耐磨性能，适用于高磨损环境。
耐高温与抗热震性
碳化硅陶瓷的熔点高达2700℃，在1600℃以上仍能保持较高的强度和稳定性，且热膨胀系数低，抗热震性能优异。
优异的化学稳定性
碳化硅陶瓷对酸、碱、盐等化学介质具有良好的耐腐蚀性，适用于恶劣的化学环境。
高导热性与低热膨胀系数
碳化硅陶瓷的导热系数高达100-200 W/(m·K)，热膨胀系数仅为4-5×10⁻⁶/℃，适合作为高温散热材料。
良好的电学性能
碳化硅陶瓷可通过掺杂实现半导体特性，具有高击穿电场强度、高电子迁移率和高饱和电子漂移速度，适用于高频、高温、高压电子器件。
二、制备工艺
碳化硅陶瓷的制备工艺主要包括以下几种：
反应烧结法
通过硅与碳的反应生成碳化硅，制备过程简单，成本较低，但制品致密度较低，适用于大型复杂形状的部件。
无压烧结法
在高温下通过固相扩散实现致密化，可获得高致密度、高性能的碳化硅陶瓷，但对原料纯度和烧结工艺要求较高。
热压烧结法
在高温高压下烧结，可显著提高制品的致密度和力学性能，但设备复杂，成本较高，适用于高性能部件的制备。
热等静压烧结法
通过高温高压气体均匀施压，制备的制品致密度高、性能优异，但设备昂贵，工艺复杂。
化学气相沉积法（CVD）
通过气相反应在基体表面沉积碳化硅薄膜，适用于制备高性能涂层和薄膜材料。

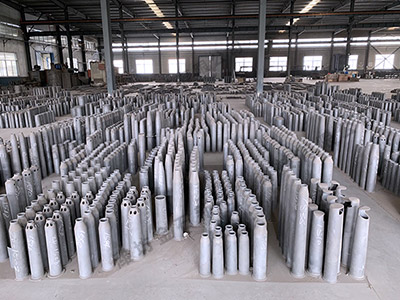

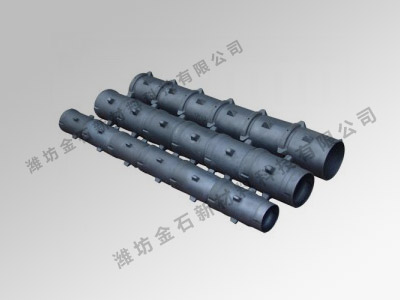

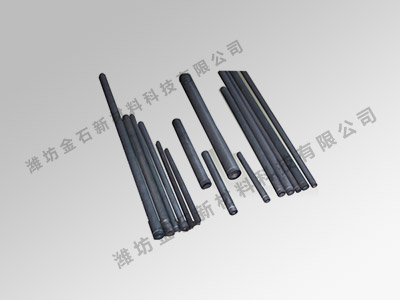

三、应用领域
航空航天领域
碳化硅陶瓷因其轻质、高强、耐高温的特性，被广泛应用于航空发动机热端部件、火箭喷管、航天器热防护系统等。
能源领域
在核能领域，碳化硅陶瓷可作为核燃料包壳材料，提高核反应堆的安全性和效率；在太阳能领域，碳化硅陶瓷可用于高温太阳能集热器、光伏设备等。
电子领域
碳化硅陶瓷是第三代半导体材料（如SiC功率器件）的重要基板材料，广泛应用于电动汽车、智能电网、5G通信等领域。
机械制造领域
碳化硅陶瓷因其高硬度和耐磨性，被用于制造切削工具、轴承、密封件、耐磨衬里等。
化工领域
碳化硅陶瓷的耐腐蚀性使其成为化工设备（如反应釜、管道、阀门等）的理想材料。
四、发展趋势
高性能化
通过优化制备工艺和掺杂技术，进一步提高碳化硅陶瓷的力学、热学和电学性能，满足极端环境下的应用需求。
低成本化
开发新型低成本制备工艺，如液相烧结、放电等离子烧结等，降低碳化硅陶瓷的生产成本，推动其大规模应用。
复合化
将碳化硅陶瓷与其他材料（如金属、碳纤维、石墨烯等）复合，制备出具有优异综合性能的复合材料，拓展其应用领域。
功能化
通过结构设计，赋予碳化硅陶瓷特殊功能，如电磁屏蔽、自润滑、生物相容性等，满足新兴领域的需求。
绿色制造
开发环保型制备工艺，减少生产过程中的能源消耗和环境污染，推动碳化硅陶瓷的可持续发展。
